Wózek MWZ-2 (tzw. "LIS")

1. Wstęp

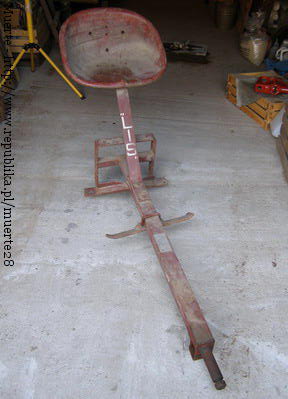

Swego czasu, przypadkiem do ciągnika udało mi się dokupić wózek MWZ-2 tzw. "LIS", który był wyposażeniem specjalnym. Teraz zamierzam go wykorzystać jako urządzenie bazowe do współpracy z budowaną kosiarką. Niestety zakupiony wózek nie posiada osi jezdnej. Nowa, odpowiednio dopasowana oś będzie wyposażona we własny hamulec z powodu słabej skuteczności tego w ciągniku.

Rys. 1

2. Plan

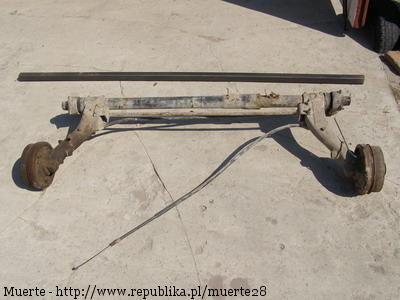

Na szrocie kupiłem kompletną tylną belkę samochodu osobowego wraz z kołami. Postanowiłem odciąć od niej kompletne bębny kół i zamontować je na zakupionym profilu zamkniętym (40x40x4), aby oś łatwo zamontować do wózka.

Rys. 2

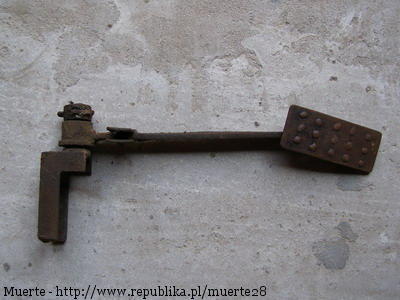

Stary pedał hamulca także znajdzie swoje miejsce w projekcie.

Rys. 3

Pomimo sprawnego mechanizmu hydraulicznego, wykorzystany zostanie wyłącznie mechanizm hamulca ręcznego z racji łatwej adaptacji.

3. Realizacja

stan na 21.05.2007

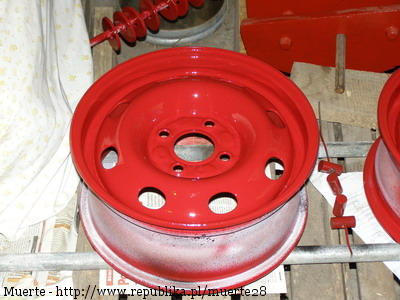

Wyczyszczone i pomalowane felgi do osi.

Rys. 4

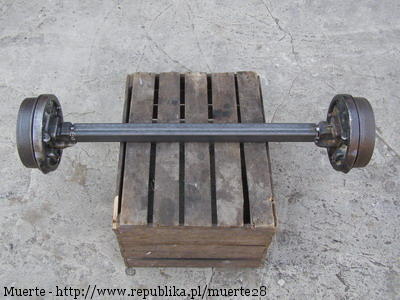

Po odcięciu bębnów kół, zostały one wycentrowane i przyspawane do nowej osi. Rozstaw kół pokrywa się z ciągnikiem.

Rys. 6

Rys. 5

cdn...
